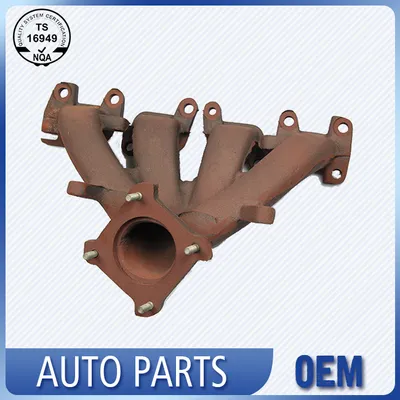

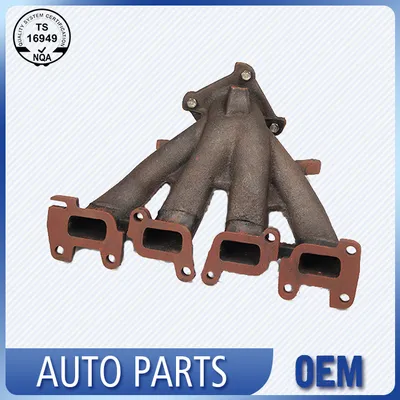

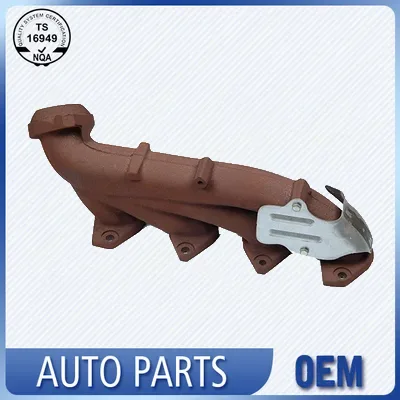

주철 배기 매니폴드

당사의 주철 배기 매니폴드 시리즈는 대부분의 승용차, 소형 트럭 및 상용 엔진에 적합하도록 3기통, 4기통 및 V형 설계를 포함한 광범위한 구성을 포함합니다. 각 매니폴드는 극한의 작동 온도에서 탁월한 열 전도성과 균열 저항성을 제공합니다.

최적화된 내부 러너로 설계된 이 매니폴드는 배기 가스 흐름의 균형을 보장하고 배압을 줄이고 엔진 효율성을 향상시킵니다. 강화된 플랜지와 두꺼운 벽 구조로 장시간 사용 시 뒤틀림과 누출이 방지됩니다. 모든 장치는 OE 적합성 및 성능 표준을 충족하도록 치수 검사 및 압력 테스트를 거쳤으므로 차량 유지 관리 및 개별 수리 모두에 대해 신뢰할 수 있는 교체품이 됩니다.

제품 사양

주철 배기 매니폴드는 고부하 엔진의 열 안정성과 피로 저항이 뛰어납니다. 밀도가 높은 구조로 열을 고르게 분산시켜 핫스팟을 줄이는 동시에 일관된 배기 흐름을 유지하여 터보 반응과 배기가스 제어를 지원합니다. 직접 장착 호환성을 위해 설계되어 비용이 많이 드는 수정이 필요 없으며 엔진 재구축 및 차량 업그레이드를 위한 안정적이고 유지 관리가 적은 성능을 제공합니다.

미세구조 및 열전도도

철 화학은 펄라이트 매트릭스에 균일하게 분산된 A형 편상 흑연을 생성하도록 제조되었으며, 이 조합은 섭씨 200도에서 미터당 켈빈 50와트에 가까운 열전도도를 생성합니다. 이러한 수준의 열 전달은 포트 벽에서 수집기 본체로 열 에너지를 빠르게 이동시켜 플랜지 조인트 근처에 응력을 집중시키는 온도 구배를 완화합니다. 흑연 조각은 내부 변형 흡수 장치 역할도 합니다. 매니폴드가 섭씨 700도를 초과하는 주변 가스 온도와 배기 가스 온도 사이를 순환할 때 미세한 변형은 연속적인 균열 네트워크로 진행되지 않고 흑연 팁에 국한됩니다. 각 용융물은 냉각 웨지 테스트와 분광 분석을 통해 평가되어 탄소 등가물과 실리콘 함량이 좁은 밴드 내에 유지되어 일관된 흑연 형태를 유지하는지 확인합니다.

성형 공정 및 응력 완화

매니폴드 쉘은 금속 속도를 낮게 유지하고 모래 침식을 줄이기 위해 가압 게이팅 시스템으로 설계된 수지 결합 모래 주형으로 형성됩니다. 붓고 쉐이크아웃한 후 원주물은 섭씨 880도의 연속 노멀라이징로를 통과합니다. 이 단계에서는 냉각 중에 형성되었을 수 있는 탄화물을 용해하고 균일한 펄라이트 구조를 재구성하여 전체 부품에 걸쳐 180~220HBW의 경도 범위를 생성합니다. 정규화 후 플랜지는 평평하게 가공되고 포트 개구부는 Ra 6.3 마이크로미터 미만의 제어된 표면 거칠기로 마감 처리됩니다. 마지막 열 작업은 섭씨 550도에서 3시간 동안 저온 응력 완화를 수행하여 주조 냉각 및 과도한 밀링 절단으로 인해 발생하는 잔류 변형을 완화하여 엔진의 첫 번째 열 주기 동안 부품의 치수 안정성을 유지합니다.

치수 검증 및 누출 테스트

플랜지 평탄도는 세 모서리 지점에 영점을 맞춘 다이얼 표시기를 사용하여 화강암 표면 플레이트에서 확인되며, 실링 면 전체에 걸쳐 허용 한계는 0.15mm입니다. 기준 구멍을 기준으로 한 포트 위치는 교대당 최소 3개의 샘플에 대해 브리지 유형 좌표 측정 기계에서 캡처되어 러너 정렬이 0.3mm 공차 영역 내에서 엔진 헤드와 일치하도록 보장합니다. 그런 다음 완성된 각 매니폴드를 누출 테스트 장치에 고정하고 작업장 공기로 1.5bar로 가압한 다음 물 탱크에 담급니다. 지속적인 거품 흐름은 즉각적인 격리 및 근본 원인 검토를 유발합니다. 터보차저 응용 분야의 경우 헬륨 추적기를 사용하여 섭씨 250도에서 보충 고온 누출 테스트를 정기적으로 수행하여 주조 본체의 열팽창으로 인해 컬렉터 조인트에서 미세 공극이 열리지 않는지 확인합니다.

제조 경험 및 품질 문서

전체 생산 순서는 25년 이상 주조 및 기계 가공 자동차 부품을 전문으로해온 IATF 16949 인증 시설 내에서 실행됩니다. 철의 각 열에는 납품서에 표시되는 고유한 로트 번호가 할당되며 해당 분광계 기록, 모래 테스트 보고서 및 열처리 차트와 연결됩니다. 완성된 매니폴드에는 이 로트를 참조하는 영구 잉크 코드가 표시되어 수년간의 현장 서비스 후에도 완전한 역추적이 가능합니다.

OEM 고객이 생산 부품 승인 프로세스 제출을 요구하는 경우 당사는 프로세스 흐름도, 고장 모드 및 영향 분석, 중요 치수에 대한 기능 지수 및 주조 연구소의 재료 인증서가 포함된 레벨 3 서류를 제공합니다. 이 패키지는 엔지니어링 팀에게 특정 엔진 플랫폼에 대한 매니폴드를 검증하는 데 필요한 데이터를 제공합니다.

더 많은 주철 배기 매니폴드 금형

내구성, 열 안정성 및 최적화된 배기 흐름을 위해 설계된 프리미엄 주철 배기 매니폴드입니다.

FAQ

1.주철 배기 매니폴드는 어떤 차량과 엔진에 적용할 수 있나요?

A: 대형 디젤 트럭, 엔지니어링 기계, 농업 장비, 대용량 상업용 차량, 구식 가솔린 엔진 및 터보차지 중부하 엔진에 적합합니다. 얇은 강철 매니폴드가 변형 및 균열되기 쉬운 초고배기 온도, 장시간 전부하 작동 및 심한 진동이 있는 작업 조건을 위해 특별히 설계되었습니다.

2. 주철 배기 매니폴드의 균열 및 공기 누출의 주요 원인은 무엇입니까?

A: 빈번한 냉온 열 순환은 피로 균열을 형성하기 위해 엄청난 열 응력을 생성합니다. 부적절한 과토크 설치로 인해 플랜지 구조가 손상됩니다. 열 차폐물이 없거나 손상되면 국지적인 초고온 연소가 발생합니다. 열악한 얇은 개스킷을 장기간 사용하면 플랜지에 고르지 않은 응력이 발생합니다. 유지보수나 오프로드 주행 중 외부 충격으로 인해 심한 균열이 발생합니다.

3. 공장에서는 배송 전에 모든 매니폴드가 OE 사양을 충족하는지 어떻게 확인합니까?

A: 4단 릴리즈 게이트가 적용됩니다. 먼저, 용융 카드를 기준으로 원시 철의 화학적 성질을 확인합니다. 둘째, 열처리 후 경도시험과 무작위 미세구조 점검을 실시한다. 셋째, 가공 치수는 로트 크기에 따른 샘플링 계획에 따라 측정됩니다. 마지막으로 모든 부품은 위에서 설명한 침수 누출 테스트를 거쳐 결과가 기록됩니다. 그러면 포장 검사관이 해당 장치를 고객 부품 번호와 일치시키고 표면 상태를 육안으로 확인합니다. 이러한 계층적 접근 방식은 제품이 도크에서 출고되기 전에 치수, 재료 및 밀봉 요구 사항이 충족되도록 보장합니다.
