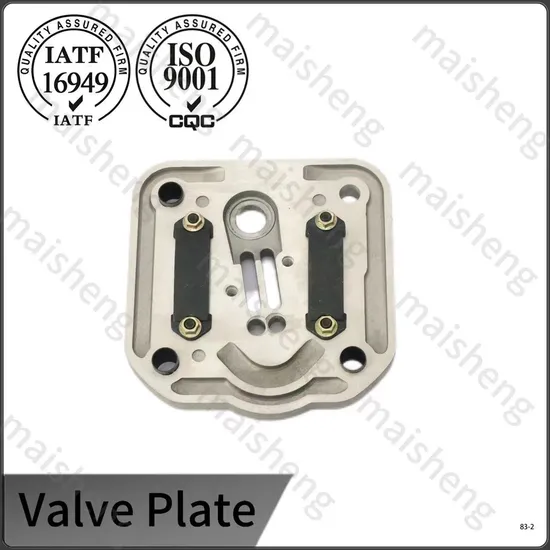

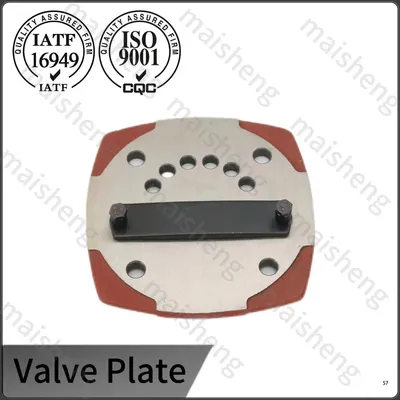

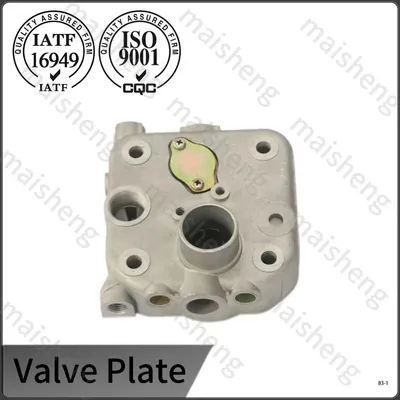

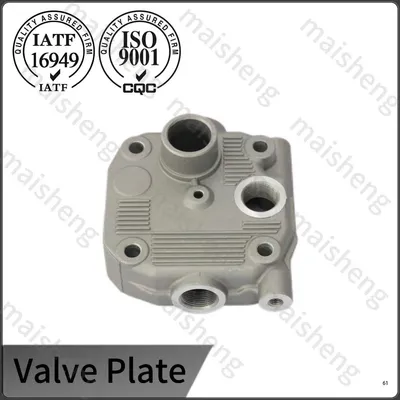

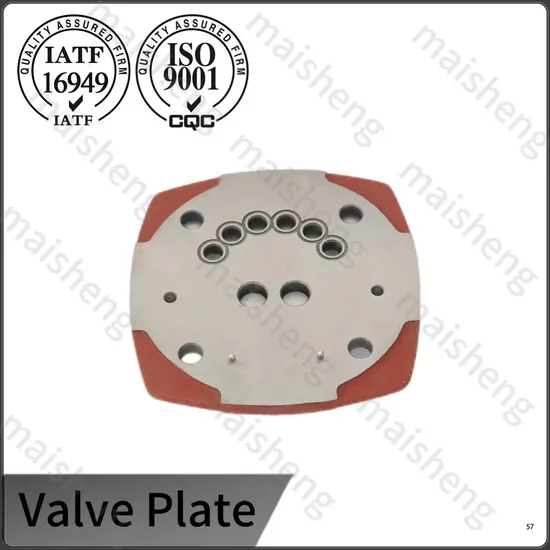

알루미늄 합금 밸브 플레이트

다양한 엔진 조립 요구 사항에 맞게 제작된 당사의 알루미늄 합금 밸브 플레이트는 표준화된 템퍼링 처리를 거쳐 빈번한 압력 변동에 대한 구조적 강성을 업그레이드합니다. 매끄러운 표면 마감으로 왕복 운동 시 내부 부품에 손상을 줄 수 있는 버(Burr)를 제거합니다. 저희 공장에서는 대량 생산 전에 샘플 검증을 실시하고 가공 후 평탄도를 하나씩 확인하여 애프터마켓 교체 및 순정 장비 조립을 위한 안정적인 매칭 정확도를 유지합니다.

합금 조성 및 템퍼링 공정

이 플레이트는 석출 경화에 대한 안정적인 반응을 가능하게 하는 균형 잡힌 실리콘 및 마그네슘 함량으로 선택된 6061 알루미늄 합금 시트로 시작됩니다. 블랭크는 제어된 공기 용광로에서 섭씨 530도에서 용체화 처리되고 45분 동안 유지된 후 주변 온도의 물로 담금질됩니다. 인공 노화는 섭씨 175도에서 8시간 동안 이어지며, 입자 구조 전체에 미세한 Mg2Si 침전물이 형성됩니다. 이 T6 템퍼는 310MPa에 가까운 인장 강도와 95HBW 이상의 브리넬 경도를 제공하여 플레이트에 소성 변형 없이 반복적인 밸브 개방 충격을 견딜 수 있는 기계적 강성을 부여합니다. 각 노화 배치의 무작위 샘플은 와전류 장비를 사용하여 전도도 측정을 거쳐 부품이 가공으로 이동하기 전에 석출 주기가 완전히 포화되었는지 확인합니다.

표면 준비 및 버 제어

열처리 후 블랭크 표면의 양면을 플라이 컷팅하여 탈탄층을 제거하고 일관된 시작 두께를 얻습니다. 디버링은 진동식 텀블링과 확대된 수동 브러싱을 조합하여 수행되며 잔류 버가 분리되어 압축기 오일 회로를 오염시킬 수 있는 포트 가장자리와 볼트 구멍 림을 대상으로 합니다. 20배 확대 규모의 프로파일 프로젝터 검사를 통해 모든 가장자리 반경이 0.1~0.2mm 모따기 내에 있는지 확인하여 응력 증가 요인을 제거합니다. 밀봉 레인 전체에 걸쳐 접촉식 스타일러스 프로파일로미터로 측정한 최종 표면 거칠기는 Ra 0.8미크론 미만으로 유지됩니다. 이러한 평탄한 마감 처리를 통해 밸브 리드가 균일하게 안착되고 압축 행정 중 누출 경로가 줄어듭니다.

제품 사양

고품질 고무 씰링 부품과 조화를 이루는 이 VP057 시리즈 알루미늄 합금 밸브 플레이트는 자동차 냉각 시스템용으로 특별히 개발된 정밀 엔지니어링 핵심 부품으로, 전체 냉각 어셈블리의 안정적이고 효율적인 작동을 보장합니다.

더 많은 것 알루미늄 합금 밸브 플레이트

미세 가공된 알루미늄 합금 밸브 플레이트는 엄격한 가공을 거쳐 매끄러운 표면과 정확한 치수 공차를 보여줍니다.

치수 계측 및 로트 추적성

단색 나트륨 광원과 정확도가 알려진 광학 평면을 사용하여 모든 단일 부품의 평탄도를 검사합니다. 결과 간섭 무늬 패턴은 닫힌 루프가 없는 직선형 평행 밴드를 보여야 하며 총 편차가 5미크론 미만임을 나타냅니다. 구멍 중심 거리는 외부 프로파일을 기본 기준점으로 참조하여 온도 조절실의 좌표 측정 기계에서 확인됩니다. 중요한 치수는 통계적 프로세스 제어 데이터베이스에 기록되며, 여기서 제어 한계는 ±3 표준 편차로 설정됩니다. 각 플레이트에는 원자재 인증서, 열처리 로그, 가공 프로그램 버전 및 광학적 평탄도 이미지에 연결되는 레이저 에칭 배치 식별자가 수신됩니다. IATF 16949 인증 시스템에 따라 관리되는 이 내역 추적은 전체 제품 수명 동안 계속 액세스할 수 있으며 OEM PPAP 문서 요청을 지원합니다.

회사 경험 및 냉각 시스템 전문성

25년 이상 정밀 자동차 부품 생산을 통해 이 시설은 압축기 밸브 역학과 관련된 광범위한 응용 지식을 축적해 왔습니다. 당사의 엔지니어들은 일반 압축기 모델에 대한 리드 밸브 고유 주파수 및 시트 압력 요구 사항에 대한 참조 라이브러리를 유지 관리하여 엔진 작동 속도 범위 내에서 공진 소음을 방지하는 플레이트의 치수를 신속하게 지정할 수 있습니다. IATF 16949 인증에 따라 알루미늄 오일 팬과 타이밍 커버를 생산하는 동일한 제조 셀에서 밸브 플레이트 가공을 처리하여 절삭유 농도 모니터링, 공구 수명 추적 및 공정 내 게이지 반복성 연구와 같은 공정 제어가 일관되게 적용되도록 보장합니다. 새로운 플레이트 디자인이 생산을 위해 제출되면 초도품 검사 보고서와 최소 100개의 샘플에 대한 성능 연구를 작성하고 검토한 후 시리즈를 출시합니다.

FAQ

1. 알루미늄 합금 밸브 플레이트를 설치하려면 어떤 표준화된 작업 단계가 필요합니까?

A: 실린더와 실린더 헤드의 장착 표면을 철저히 청소하여 탄소 침전물, 금속 파편 및 잔류 먼지를 제거하십시오. 공기 흐름 방향에 따라 흡기 및 배기 리드를 설치한 다음 밸브 플레이트를 올바른 앞뒤 방향으로 배치합니다. 장비 설명서에 명시된 토크에 따라 고정 볼트를 여러 단계에 걸쳐 십자형으로 조입니다. 펌프 헤드 조립을 완료하고 정식 작동 전에 공회전 기밀 테스트를 수행합니다.

2. 알루미늄 합금 밸브 플레이트가 손상되었음을 나타내는 비정상적인 작동 신호는 무엇입니까?

A: 공기 압축기는 정격 작동 압력에 도달할 수 없으며 오랫동안 논스톱으로 작동합니다. 펌프 헤드 조인트에서 지속적으로 쉭쉭거리는 공기 누출 소리가 들립니다. 압축 중 날카로운 금속 충격 비정상적인 소음; 탄 냄새와 함께 시동 후 펌프 헤드 온도가 급격하게 상승합니다. 공기 출구 공기량이 급격히 떨어지고 공압 공구의 전력이 부족합니다.

3. 정기적으로 서비스되는 압축기의 밸브 플레이트 교체 권장 간격은 얼마입니까?

A: 승용차 에어컨 압축기의 경우 밸브 플레이트는 일반적으로 60,000km 또는 36개월 중 먼저 도래하는 시점에 검사됩니다. 먼지가 많거나 염도가 높은 환경에서 운행하는 차량은 40,000km에서 검사가 필요할 수 있습니다. 서비스 중 플레이트 평탄도와 리드 리프트 간격을 측정하여 교체가 필요한지 여부를 결정합니다. 접시의 두께가 0.01mm 이상이거나 밀봉 밴드에 눈에 보이는 충격 표시가 있는 접시는 전체 펌핑 성능을 복원하려면 교체해야 합니다.

4. 공장에서는 구식 압축기 모델의 맞춤형 플레이트 설계를 어떻게 처리합니까?

A: 고객은 원본 샘플이나 세부 치수 도면을 제공할 수 있습니다. 당사의 리버스 엔지니어링 프로세스에는 샘플 플레이트의 3D 스캐닝, CAD 모델 생성, 압축기 실린더 레이아웃에 대한 중요한 기능 치수 검증이 포함됩니다. 그런 다음 5~10개의 플레이트로 구성된 프로토타입 배치를 기계 가공하고 장착 및 평탄도를 테스트한 후 시험 조립을 위해 고객에게 보냅니다. 프로토타입이 승인되면 최종 치수와 표면 마감 사양이 생산 관리 계획에 고정되고 반복 주문을 위해 전용 고정 장치와 도구 세트가 보관됩니다.
