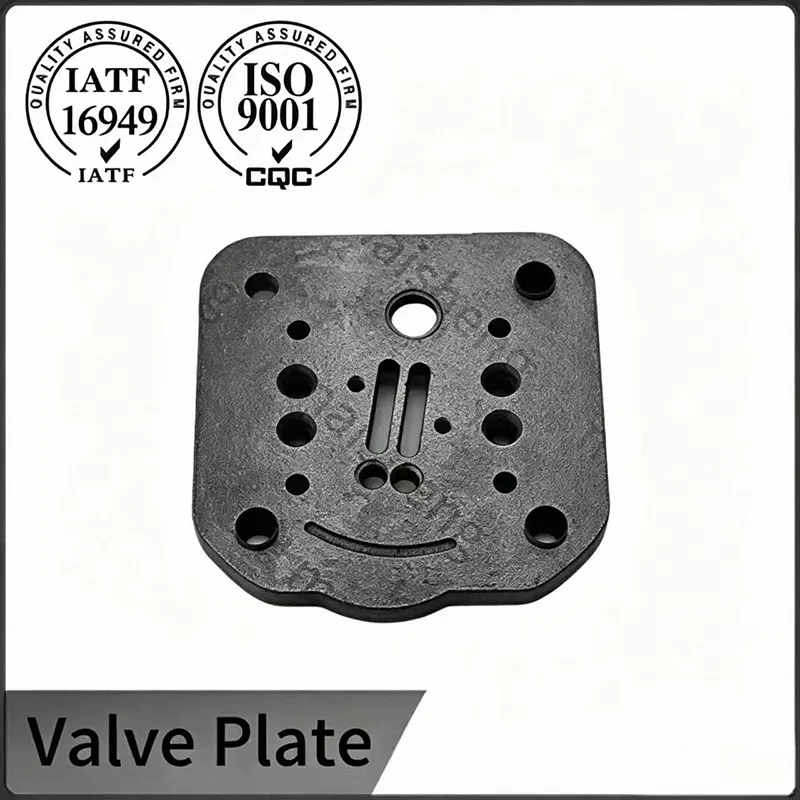

주철 밸브 플레이트

당사의 주철 밸브 플레이트는 승용차 및 상업용 차량 모델을 포괄하는 다양한 자동차 공기 압축기 어셈블리에 맞춰진 다양한 구조 레이아웃을 자랑합니다. 모든 부품은 정밀한 보어 가공과 정밀한 윤곽 마감을 거쳐 장착 공차를 강화하여 장기간 차량 작동 중에 빈번한 압력 변동과 주기적 압축 하중에 대해 지속적인 기밀 밀봉을 가능하게 합니다. 신속한 대량 배송을 위해 다양한 표준 사양이 재고로 유지되는 한편, 맞춤형 치수 재설계가 지원되어 다양한 애프터마켓 및 글로벌 시장의 OEM 압축기 구성에 대한 고유한 피팅 요구 사항을 충족합니다.

재질등급 및 주조방법

플레이트는 HT250 등급을 준수하는 회주철로 주조되었으며, 별도로 부은 테스트 바에서 측정한 최소 인장 강도는 250MPa입니다. 볼트 보스와 포트 개구부 전체에 걸쳐 매끄러운 표면 마감과 일관된 단면 두께를 달성하기 위해 수지 결합 모래 성형 공정이 사용됩니다. 주입 단계에서 적용되는 접종 처리는 흑연 플레이크 분포를 완전 펄라이트 매트릭스의 A형으로 개선하여 재료에 강성과 자연적인 진동 감쇠 능력을 부여합니다. 셰이크아웃 후 원주물은 담금을 제어하기 위해 섭씨 550도에서 응력 완화로를 통과하여 냉각 공정에서 잔류 변형을 제거하고 가공 전에 부품 형상을 안정화합니다.

진동 저항

Cast Iron Valve Plate는 주행 중 차량 엔진과 압축기 연결 장치에서 전달되는 지속적인 기계적 진동을 상쇄하도록 구조적으로 최적화되어 있습니다. 균형 잡힌 내부 구멍 분포는 반복되는 진동 응력을 전체 구성 요소에 고르게 분산시키는 데 도움이 되어 장시간 울퉁불퉁한 도로 주행으로 인해 발생하는 개스킷 변위 및 공기 누출을 방지합니다. 이러한 진동 방지 기능은 공기 압축기와 일치하도록 유지하며 도시 도로에서 거친 산길까지 다양한 포장 조건에서 안정적인 압축 성능을 유지합니다.

가공 정확도 및 누출 경로 제어

보어 마감과 표면 평탄도는 밸브 플레이트의 밀봉 성능에 직접적인 영향을 미칩니다. 응력 완화 사이클 후 플레이트는 모든 볼트 구멍이 단일 고정 장치에 드릴링 및 탭핑되어 0.05mm의 구멍-기준 위치 공차를 유지하는 CNC 머시닝 센터에 위치합니다. 그런 다음 밀봉면을 길이 100mm당 0.01mm의 평탄도로 랩핑하고 단색 광원 및 광학 평면에서 확인합니다. 프로파일로미터 검사를 통해 표면 거칠기가 Ra 0.6미크론 미만으로 유지되어 압축기 체적 효율을 저하시킬 수 있는 미세한 누출 경로를 줄이는 것으로 확인되었습니다. 최종 감사 샘플은 테스트 개스킷으로 조립되고 수중에서 정격 작동 압력의 1.2배로 가압되며 승인을 위해 기포 방출이 전혀 필요하지 않습니다.

물류 및 보관 적응성

주철 밸브 플레이트는 안정적인 물성을 보유하여 장기 창고 보관 및 장거리 국제 운송 시 뒤틀림이나 치수 왜곡을 방지합니다. 일관된 성형 공정은 완제품을 일반적인 주변 온도 및 습도에서 고정된 윤곽으로 유지하여 글로벌 자동차 부품 딜러의 대량 포장 및 국경 간 운송에서 부품 변형으로 인한 비정상적인 불량 손실을 줄입니다.

더 많은 주철 밸브 플레이트 금형

제조 추적성 및 인증

전체 생산 라인은 정밀 자동차 부품 제조 분야에서 25년 이상의 경험을 바탕으로 IATF 16949 인증 관리 시스템 내에서 운영됩니다. 들어오는 철의 각 배치는 재료 인증서에 대한 광학 방출 분광법을 사용하여 확인되며 화학 조성은 용융수와 함께 보관됩니다. 가공 공정 매개변수는 통계 관리 차트로 모니터링되며 임계 치수에 대한 능력 지수는 1.33 이상으로 유지됩니다. 모든 완성된 플레이트에는 주조 열 번호, 응력 완화 사이클 차트, CNC 프로그램 개정 및 최종 검사 보고서로 다시 연결되는 영구 배치 코드가 있습니다. 이 추적성 구조는 프로세스 흐름도, PFMEA 문서 및 재료 인증을 포함하여 압축기 OEM 프로그램에 대한 완전한 PPAP 레벨 3 제출을 지원합니다.

FAQ

1. 주철 밸브 플레이트는 어떤 유형의 장비에 적합합니까?

A: 주로 산업용 피스톤 공기 압축기, 엔지니어링 차량 브레이크 공기 펌프, 대형 고정식 공기 공급 압축기 및 장시간 연속 전 부하 작동 장비에 사용됩니다. 이는 알루미늄 합금 플레이트가 장기적인 치수 안정성을 유지할 수 없는 고진동, 고압 작업 시나리오를 대상으로 합니다.

2. 새 주철 밸브 플레이트를 교체한 후에도 압축기에서 여전히 공기가 누출됩니다. 이유는 무엇입니까?

A: 새 밸브 플레이트의 품질 결함인 경우는 거의 없습니다. 주요 원인으로는 실린더 피팅 표면의 연마되지 않은 녹 및 탄소 잔류물, 실린더 헤드 밀봉 평면 변형, 일치하는 흡입 및 배기 리드를 동시에 교체하지 못함, 조립 중 일관되지 않은 볼트 조임 토크 등이 있습니다. 접촉면을 청소하고, 밸브 리드를 교체하고, 토크를 보정하여 누출을 제거합니다.

3.주철 밸브 플레이트에 권장되는 볼트 토크와 조임 순서는 무엇입니까?

A: 정확한 값은 압축기 서비스 설명서를 참조하십시오. 일반적으로 주철 M6 패스너의 경우 10~15Nm입니다. 두 단계에 걸쳐 대각선 패턴으로 볼트를 조입니다. 먼저 목표 토크의 절반까지 조인 다음 최종 값까지 조입니다. 처음 10시간 작동 후 실린더 헤드가 주변 온도에 있는 동안 보정된 렌치로 토크를 다시 확인하십시오. 균일한 볼트 로딩은 플레이트의 뒤틀림을 방지하고 전체 씰링 둘레에 걸쳐 균일한 리드 접촉을 보장합니다.

4. 작업장에서는 설치 전에 주철 밸브 플레이트를 어떻게 육안으로 검사할 수 있나요?
