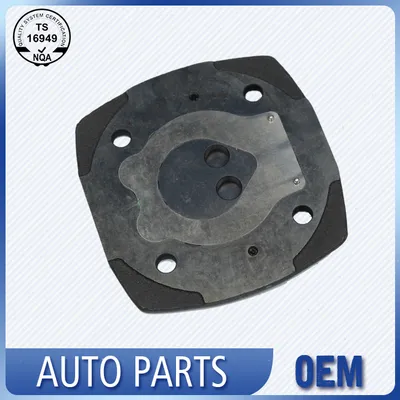

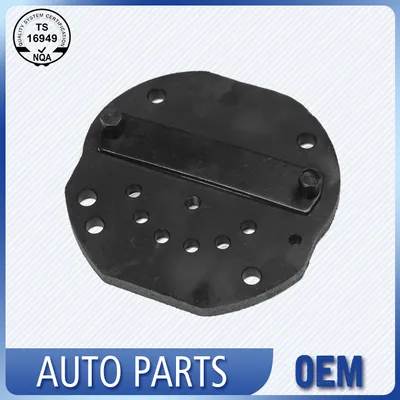

분말 야금 밸브 플레이트

분말 야금 밸브 플레이트는 자동차 공기 압축기 요구 사항에 맞는 성숙한 분말 압축 및 소결 장인 정신을 채택합니다. 균질한 내부 미세 구조는 빈번한 밸브 개폐 주기 동안 발생하는 부분 응력 집중을 효과적으로 완화하여 지속적인 교번 압력 하에서 국부적 변형의 위험을 낮춥니다. 모든 완성된 부품은 자동차 액세서리 검사 표준에 따라 평탄도 및 구멍 위치 공차를 검사하여 애프터마켓 교체 및 여러 차량 유형에 대한 정기적인 액세서리 매칭에 대한 다양한 실제 조립 요구 사항을 충족합니다.

스트레스 저항

분말야금 밸브 플레이트는 공기 압축기에서 밸브 개폐를 반복할 때 발생하는 교번 압축 응력을 분산시키는 분말 소결에 의해 형성된 내부 구조가 고르게 분포되어 있는 것이 특징입니다. 이러한 구조적 특성은 장시간의 반복 작동 후 부분적인 응력 축적을 방지하고 지속적인 동적 압력 하에서 국부적인 굽힘이나 변형 가능성을 줄여 일상적인 주행 부하에서 자동차 압축기 어셈블리의 정상적인 압축 효율성을 효과적으로 유지합니다.

분말 선택 및 소결 제어

출발 물질은 구리 2%와 흑연 0.8%가 혼합된 물 원자화 철 분말이며, 이 구성은 소결 중에 구리가 풍부한 상이 분산된 펄라이트 미세 구조를 형성하는 능력을 기준으로 선택되었습니다. 압축은 600 MPa의 유압 프레스에서 수행되어 예측 가능한 수축을 위해 압분체에 충분한 밀도 균일성을 제공합니다. 소결은 질소-수소 분위기 하에서 섭씨 1120도에서 25분 동안 메쉬 벨트로에서 이루어지며, 이를 통해 구리가 녹아 철 입자 경계에 침투할 수 있습니다. 이 액상 소결 메커니즘은 잔류 다공성을 닫고 최종 밀도를 입방 센티미터당 6.9g 이상으로 높이는 동시에 맞물린 입자 네트워크는 수백만 밸브 사이클에 필요한 피로 강도를 제공합니다. 경도 샘플은 각 가열로 로드에서 추출되며 60~80 HRB 내에 있어야 하며 열 프로필이 배치 전반에 걸쳐 일관되게 유지되는지 확인해야 합니다.

애플리케이션 호환성

분말 야금 밸브 플레이트는 일반 승용차 및 경상용차의 주류 공기 압축기 설치 매개변수를 참조하여 설계되었습니다. 다양한 성숙한 사양은 대부분의 주류 애프터마켓 교체 요구를 충족하며 고객의 자세한 기술 정보에 따라 특수 압축기 모델에 맞게 구조 매개변수를 적절하게 조정할 수 있습니다.

평탄도 및 치수 검증

소결 후 플레이트는 양면을 5미크론 평탄도 공차와 0.02mm의 평행도 내로 가져오는 이중 디스크 연삭 작업을 거칩니다. 표면 거칠기는 Ra 0.8미크론 미만으로 유지되어 리드 밸브가 플레이트에 안착될 때 가스 누출 경로를 최소화합니다. 각 분쇄 배치의 샘플을 백색광 간섭계로 측정하여 고원 텍스처에 방향성 스크래치가 없는지 확인합니다. 그런 다음 외경 데이텀을 참조하여 백라이트 조명이 있는 비전 측정 시스템에서 구멍 위치를 확인하고, 구멍 중심 편차가 0.05mm보다 크면 즉시 도구 오프셋 수정이 실행됩니다. 포장 전 최종 감사에는 단색 광원과 광학 평면을 사용한 수동 평탄도 검사가 포함되어 감지 가능한 활이 있는 판재가 고객에게 전달되지 않도록 보장합니다.

프로세스 역량 및 회사 배경

생산은 25년 이상 정밀 자동차 엔진 부품을 제조해온 동일한 IATF 16949 인증 시설 내에서 이루어집니다. 분말 야금 셀은 밀도, 경도 및 임계 치수에 대한 통계적 공정 제어 차트를 유지하며 평탄도 및 구멍 위치에 대한 Cpk 목표는 1.33 이상입니다. 배치 계통은 입고되는 분말 로트 번호부터 완성된 플레이트 검사 기록까지 보존되므로 현장 감사 중에 발견된 모든 편차를 특정 프레싱 교대 및 용광로 사이클까지 추적할 수 있습니다. OEM 압축기 프로그램의 경우 재료 구성 인증서 및 소결 밀도 보고서와 함께 공정 흐름도, PFMEA, 제어 계획 및 초기 기능 연구를 포함하는 완전한 PPAP 패키지를 제출합니다.

더 많은 주철 밸브 플레이트 금형

FAQ

1.분말야금 밸브 플레이트의 본질적인 한계는 무엇입니까?

A: 구조적 소형화는 견고한 주철 및 CNC 알루미늄 합금 블랭크보다 약합니다. 장기간 고주파에 강한 충격을 가하면 국부적인 재료 풀림과 표면 함몰이 발생합니다. 재료 인장 강도가 제한되어 있어 24시간 연속 고부하 고압 압축기에 적합하지 않습니다. 표면의 미세 기공은 오일 슬러지와 먼지를 쉽게 흡수하므로 더 자주 청소 유지 관리가 필요합니다.

2.분말 야금 밸브 플레이트는 간헐적인 경부하 공기 압축기용 알루미늄 및 주철 밸브 플레이트에 대한 비용 효율적인 대안입니까?

A: 매우 비용 효율적입니다. 견고한 알루미늄 및 주철 밸브 플레이트보다 조달 비용이 저렴하고 자체 윤활 성능이 내장되어 일상적인 마모 손실을 줄이고 간헐적인 광압 장비의 모든 성능 요구를 충족합니다. 24시간 연속 작동이 심한 공기 압축기에는 권장되지 않습니다.

3. 분말 야금 밸브 플레이트의 수명을 연장하는 데 도움이 되는 유지 관리 일정은 무엇입니까?

A: 매 압축기 오일 교환 간격(일반적으로 20,000km 또는 12개월)마다 플레이트를 검사하십시오. 부드러운 황동 브러시와 압축 공기를 사용하여 표면에서 탄화된 오일 침전물을 제거하고 연마 입자가 미세 구멍에 묻지 않도록 주의하십시오. 프로파일로미터로 검사했을 때 리드 밸브 접촉 밴드에 0.05mm보다 깊은 광택 마모 트랙이 표시되면 플레이트가 여전히 편평해 보이더라도 교체를 계획하세요. 고르지 못한 볼트 부하로 인해 플레이트가 변형되고 리드 피로가 가속화되므로 항상 새 개스킷과 토크 패스너를 압축기 데이터 시트에 지정된 값에 따라 대각선 순서로 장착하십시오.
